超高分辨率压力控制器

分类: 压力比例阀

高鹿兴业有限公司

国家: Taiwan

电话: +886-4-24874219

传真: +886-4-24864269

联络人: Jerry Wu

马上询问

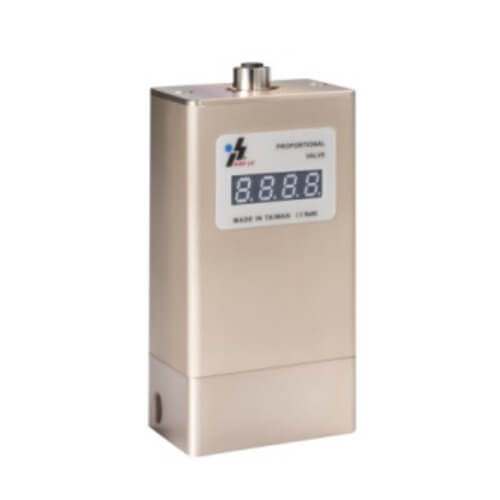

QKL-B1TR/QKL-B4HR为一款超高解析度电控压力比例阀，可提供±0.005%的移动精度，该比例阀适合针对随时需要精准调控压力变化与监控压力值的产业。

此系列为一个闭环回路设计，由两个电磁阀、压力感测器以及电子回路控制所组成，且配有极小的0.1mm排气孔(1/8"PT牙孔)。根据输入讯号，两个电磁阀一个作为入气控制，另一个作排气控制及恒定的出气，以保持精确的压力输出。该系列具有高速、高解析度的压力变化；压力输出由内部压力感测器测量，该感测器再向电子控制器提供回馈讯号。

我们的比例阀输入信号及监控讯号皆提供了0-10VDC(电压) 与 4-20mA(电流) 及 RS485 ModBus 通讯可选择。所有的产品皆有 CE、SGS、RoHS及ISO13485 品质认证。

产品特色

体积小
精度高
灵敏度高
广泛的压力范围

产业应用

雷射切割
泄漏测试
张力控制
吹瓶机产品成型
多段压力控制

系列	QKL-B1TR	QKL-B4HR
輸出壓力	2 / 5 / 10 bar ( 29 / 72 / 145 psig)
最大入氣壓力	11.5 bar (165 psi)
輸入訊號	0-10V / 4-20mA / RS485
監控信號	0-10V / 4-20mA / RS485
工作電源	DC24V (≤3W)	DC24V (≤5W)
介質	潔淨壓縮空氣或搭配5µm過濾器
重複精度	±0.02% F.S.	±0.05% F.S.
解析度	±0.005% F.S.	±0.01% F.S.
總和精度	±0.1% F.S.	±0.1% F.S.
遲滯	±0.01% F.S.	±0.1% F.S.
流量	2.5L/min @ 1bar (orifice: 0.45mm)	3L/min @ 1bar (orifice: 0.5mm) 120L/min@1bar(orifice: 3.0mm)
使用溫度範圍	0-70⁰C ( 32-158 ⁰F)
口徑	1/8" PT
底座材質	鋁合金
接液材質	鋁合金、不銹鋼、銅、氟橡膠
電器連接	M12 電氣端子（2 米）
防護等級	IP 65
