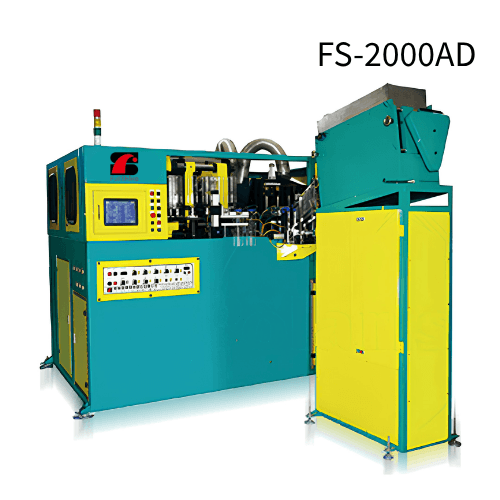

PET全自动拉吹机-FS-2000AD

分类: PET 拉吹机
国家: 台湾
电话: 886-4-22765071
传真: 886-4-22765070
联络人: 黄小姐
马上询问
<• 鍑鑫全自動PET延伸拉吹機是先進便捷的機械,適用範圍廣泛;適合多樣化、高產能PET容器生產,提高顧客市場行銷競爭力,符合最大經濟效益。>
• 从瓶胚入料至吹塑成品完成,所有生产过程皆为全自动化,可以节省大量人员操作成本。
• 可搭配多模穴生产,大幅提高产量,加热效率高且瓶胚受热面积均匀,使成品吹塑成型完美。专业设计,占地面积小。
• 鍑鑫全自动PET延伸拉吹机适合吹塑矿泉水瓶、油瓶、洗发乳瓶、农药瓶、化妆品瓶、网球罐、果汁、广口瓶...等PET容器。
• 特殊入胚系统,符合各种不同口径之瓶胚(含自动整列机)

型号 FS-2000AD
理论产能 1600~2400
穴数 2
模具间距 114.3
模具行程 130
拉杆行程 350
夹模系统 油压曲轴式
容量 300~2000
瓶口外径 15~45
瓶身最大外径 90
瓶身最大高度 350
胚头数 40
加热箱数 2
加热灯管总数 40
线上瓶胚加热数目 12
加热功率 32
最大加热功率 40
总耗电量 45
操作风压 5~8
吹瓶风压 35
冷却能力 4500
水量流率 3000
温度范围 7~13
操作压力 5~7
机台全高 2.31
机台护罩高 2.13
机台全长 2.8
机台全宽 1.8
机台重量 4200
EXPOSITION OF FULL SHINE'S MACHINE MODEL
SCREW DIAMETER(M/M) MACHINE SERIES MOLD HEAD(DIE HEAD) MOLD STATION PRODUCT TYPE
FS-40 (H) Horizontal (S) Single Mold Head (S) Single Mold Station (O) Original
FS-45 (P) Parallel (D) Double Mold Heads (D) Double Mold Stations (C) Two Colors
FS-55 (O) Standard / Oblique (T) Three Mold Heads (D) Two Layers
FS-65 (A) Pneumatic (F) Four Mold Heads (T) Three Layers
FS-75 (L) Frontal (E) Eight Mold Heads (F) Four Layers
FS-80 (I) Lateral (L) Six Layers
FS-90 (V) View Stripe
FS-100 (P) PC baby bottle
Example
FS-65 P D S D

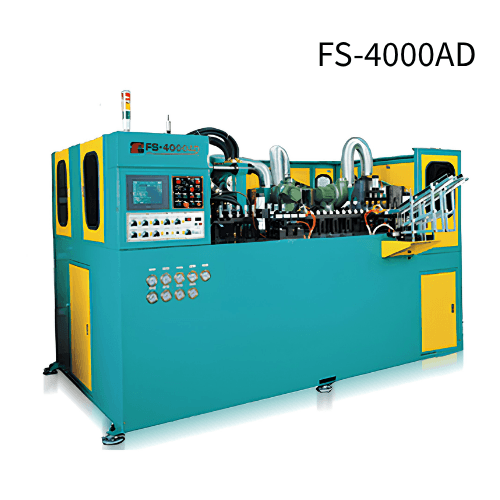

Model  FS-2000AD FS-2000AS FS-4000AD
1 Production output pcs/per-hr 1600~2400 600~1000 3200-4000
2 Number of cavities mm 2 1 4
3 Cavity stroke mm 114.3 304.8 114.3(76.2)
4 Clamping stroke mm 130 320 130
5 Stretching stroke mm 350 380 350
6 Clamping system   Hydraulic Toggle Hydraulic Toggle Hydraulic Toggle
7 Container volume ml 300~2000 7000 1500(300)
8 Neck diameter mm 15~45 55~125 Ø15~30
9 Max. container diameter mm 90 90 Ø90(Ø50)
10 Max. container height mm 350 335 320
11 Number of carriage   40 18 80
12 Number of heating panel   2 3 4
13 Total infrared heaters   40 72 64
14 Number of heating zones   12 10 24
15 Heating power KW 32 95 80
16 Max. heating power KW 40 115 96
17 Total power KW 45 135 402
18 Operating air pressure kg/cm2 5~8 5~8 5~8
19 Blowing air pressure kg/cm2 35 35 2400
20 Cooling capacity kcal/hr 4500 4500 35
21 Cooling water flow rate liter/hr 3000 3000 4500
22 Cooling water temperature °C 7~13 7~13 7500
23 Operating pressure kg/cm2 5~7 5~7 5~7
24 h1 Overall height M 2.31 2.31 2.31
25 h2 Shield height M 2.13 2.13 2.13
26 L1 Overall length M 2.8 3.3 4.3
27 W1 Overall width M 1.8 1.8 2.2
28 Weight kg 4200 5200 6000
照片
拉吹机开模状态及模架实摄
照片
PET瓶胚及成品夹取机械爪
照片
电控箱控系统配置现况
照片
操控面板、触控式萤幕及压力表
照片
拉吹机
照片
入胚系统
