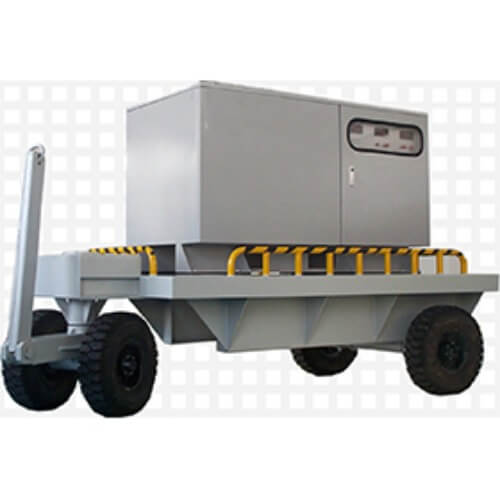

F-3 AMF系列 400Hz 电源供应器 / 地面电源

分类: C Source Frequency Converter

CNE ELECTRICAL CO., LTD.

国家: Taiwan

电话: 03-341-1860

传真: 03-341-1826

联络人: Mr. Allen Chen

马上询问

可选配过载功能：120% 可维持 60 分钟、150% 可维持 60 秒、200% 可维持 15 秒。
配备 4 个 LED 显示屏，可同时显示电压、电流、频率及功率之测量值。
完善的保护机制，包含过电压、过电流、过载、输入欠电压及过热保护，并具备对应之错误代码。
专利电源模块设计，体积紧凑，便于维护并具备高功率密度。
具备于不平衡负载条件下运行的能力。
能够处理电机类待测物（UUT）所产生之逆向能量。
符合 MIL-STD-704、GJB181A 与 GJB572A 之标准规范。

表 1 — 单相输出 (AMF-500W ~ AMF-31100)

型号	AMF-500W	AMF-11001	AMF-11003	AMF-11005	AMF-11010	AMF-31020	AMF-31030	AMF-31045	AMF-31060	AMF-31100
容量	500VA	1KVA	3KVA	5KVA	10KVA	20KVA	30KVA	45KVA	60KVA	100KVA
拓扑形式	晶体管放大器式		绝缘栅双极型晶体管 (IGBT) / 脉冲宽度调制 (PWM) 式
输入 (交流) — 相数	单相 2线+地线 (1P2W+G)					三相 3线+地线 (3P3W+G, △) 或三相 3线+中性线+地线 (3P3W+N+G, Y)
输入 (交流) — 电压	110(B) 或 220V(G) ±15%	220V (G) ±15%				220V (G) ±15% 或 220V/380V (T) ±15%
输入 (交流) — 频率	50Hz±3Hz, 60Hz±3Hz
输出 (交流) — 相数	单相 2线+地线 (1P2W+G)
输出 (交流) — 电压	115V (C) 或 220V (G), 230V (H) 输出电压 +/-10% 可调
输出 (交流) — 频率	两档输出频率：400Hz 固定，350Hz~450Hz 可调（可按客户规格定制）
频率稳定度	≤0.01%
负载调整率	≤ ±1%							≤ ±1.5%
总谐波失真度 (THD)	≤2%							≤3%
仪表/分辨率 — 4 位数频率表	分辨率 0.1Hz
仪表/分辨率 — 4 位数电压表	分辨率 0.1V
仪表/分辨率 — 位数电流表	0.001A	0.01A	4 位数电流表 / 分辨率 0.1A					5 位数电流表 / 分辨率 0.1A
过载能力	120% / 1小时，150% / 1分钟，200% / 15秒，占空比 (Duty cycle) 25%。
保护机制	输入断路器、输出断路器，以及具备快速检测与跳闸保护功能的电子线路（适用于过电流、过电压、过载、过热、短路及报警系统）
绝缘电阻	≥500Vdc 20MΩ
耐电压 (绝缘耐压)	1800Vac / 5mA / 1分钟
冷却方式	强制风冷
环境温度	-20℃ ~ 45℃
相对湿度	0~90% 无凝霜
机壳编号	①	②		③		④		⑤		⑥
净重 (kg)	44	60	73	89	150	280	333	418	571	898

表 2 — 三相输出 (AMF-33006 ~ AMF-33075)

型号	AMF-33006	AMF-33010	AMF-33015	AMF-33020	AMF-33030	AMF-33045	AMF-33060	AMF-33075
容量	6KVA	10KVA	15KVA	20KVA	30KVA	45KVA	60KVA	75KVA
拓扑形式	绝缘栅双极型晶体管 (IGBT) / 脉冲宽度调制 (PWM) 式
输入 (交流) — 相数	三相 3线+地线 (3P3W+G, △) 或三相 3线+中性线+地线 (3P3W+N+G, Y)
输入 (交流) — 电压	3线+地线 (3W+G): 220V (G) 或 3线+中性线+地线 (3W+N+G): 220V/380V (T) ±15%
输入 (交流) — 频率	50Hz±3Hz, 60Hz±3Hz
输出 (交流) — 相数	三相 3线+中性线+地线 (3P3W+N+G, Y)
输出 (交流) — 电压	200V/115V (P) 输出电压 +/-10% 可调
输出 (交流) — 频率	两档输出频率：400Hz 固定，350Hz~450Hz 可调（可按客户规格定制）
频率稳定度	≤0.01%
负载调整率	≤ ±1%						≤ ±1.5%
总谐波失真度 (THD)	≤2%						≤3%
仪表/分辨率 — 4 位数频率表	分辨率 0.1Hz
仪表/分辨率 — 4 位数电压表	分辨率 0.1V
仪表/分辨率 — 位数电流表	4 位数电流表 / 分辨率 0.1A						5 位数电流表 / 分辨率 0.1A
相位偏移	平衡负载 / 空载：≤ ±°；100% 不平衡负载：≤ ±°
过载能力	120% / 1小时，150% / 1分钟，200% / 15秒，占空比 (Duty cycle) 25%。
保护机制	输入断路器、输出断路器，以及具备快速检测与跳闸保护功能的电子线路（适用于过电流、过电压、过载、过热、短路及报警系统）
绝缘电阻	≥500Vdc 20MΩ
耐电压 (绝缘耐压)	1800Vac / 5mA / 1分钟
冷却方式	强制风冷
环境温度	-20℃ ~ 45℃
相对湿度	0~90% 无凝霜
机壳编号	③		④			⑤
净重 (kg)	150	175	265	345	385	528	635	700

表 3 — 三相输出 (AMF-33100 ~ AMF-33300)

型号	AMF-33100	AMF-33120	AMF-33150	AMF-33180	AMF-33200	AMF-33250	AMF-33300
容量	100kVA	120kVA	150kVA	180kVA	200kVA	250kVA	300kVA
拓扑形式	绝缘栅双极型晶体管 (IGBT) / 脉冲宽度调制 (PWM) 式
输入 (交流) — 相数	三相 3线+地线 (3P3W+G, △) 或三相 3线+中性线+地线 (3P3W+N+G, Y)
输入 (交流) — 电压	3线+地线 (3W+G): 220V (G) 或 3线+中性线+地线 (3W+N+G): 220V/380V (T) ±15%
输入 (交流) — 频率	50Hz±3Hz, 60Hz±3Hz
输出 (交流) — 相数	三相 3线+中性线+地线 (3P3W+N+G, Y)
输出 (交流) — 电压	200V/115V (P) 输出电压 +/-10% 可调
输出 (交流) — 频率	两档输出频率：400Hz 固定，350Hz~450Hz 可调（可按客户规格定制）
频率稳定度	≤0.01%
负载调整率	≤ ±1.5%
总谐波失真度 (THD)	≤3%
仪表/分辨率 — 4 位数频率表	分辨率 0.1Hz
仪表/分辨率 — 4 位数电压表	分辨率 0.1V
仪表/分辨率 — 位数电流表	5 位数电流表 / 分辨率 0.1A
相位偏移	平衡负载 / 空载：≤ ±°；100% 不平衡负载：≤ ±°
过载能力	120% / 1小时，150% / 1分钟，200% / 15秒，占空比 (Duty cycle) 25%。
保护机制	输入断路器、输出断路器，以及具备快速检测与跳闸保护功能的电子线路（适用于过电流、过压、过载、过热、短路及报警系统）
绝缘电阻	≥500Vdc 20MΩ
耐电压 (绝缘耐压)	1800Vac / 5mA / 1分钟
冷却方式	强制风冷
环境温度	-20℃ ~ 45℃
相对湿度	0~90% 无凝霜
机壳编号	⑥		⑦				⑧
净重 (kg)	1000	1200	1350	1800	2000	2270	2740
