微电脑温控制器系列(高阶型)

产品说明

• 箱体结构强度高，机电组件皆由欧、美、日进口，符合安规认证标准。

产品特色

• 同时具有MPR型及MPE型各项特点。

• 具有单片面板同时多段温度控制，帮助客户节省体积与成本。

• 通过通讯阜，可人机介面设定流程，档案储存。

• 具有检测Module漏电、FUSE开路故障警报。

• 具多种保护功能设计，能避免各种人为疏失所造成感温线、加热器及温控面板损坏。

产品说明

• 多模穴热浇道温度控制器，24点~240点温度控制

电力配置

连接器配线

人机规格

监控页面介绍

主画面：
显示工作模具各段温度状态，包括区段名称设定、实际温度、 输出百分比及Heater资讯并有各项功能选择及设定。

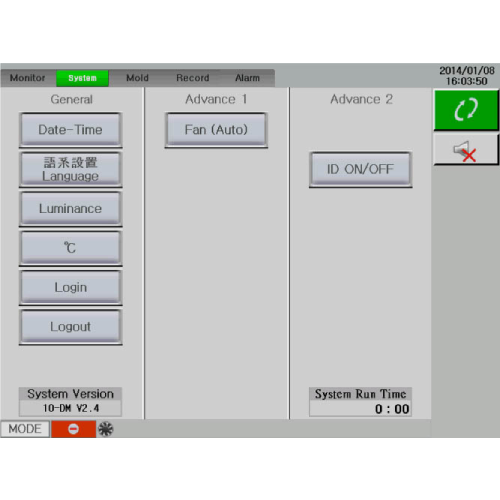

系统设定页：
日期时间、语系、亮度设定、温度单位转换、登入/ 登出、风扇、降温、连线重置、程式更新、清除累计时间记录等。

.

模具页：
区段预览、区段名称设定、模组设定、自我诊断、诊断记录、 档案读取/ 储存/ 复制/ 删除、电力管理、配线等。

曲线记录页：
可观看实际值、输出百分比之曲线，一次可设定8个区段。

警报纪录页：
警报历史纪录查询。

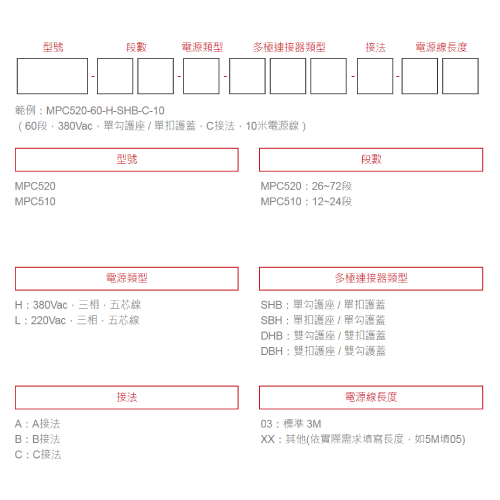

订购单

选购配件

• 延长线、空白面板、USB 、 多极连接器

产品特色

• 人机视角可调整110°~145°

• 机箱模组采堆叠式设计

• 前置USB插槽

• 10.4吋彩色TFT液晶显示屏

• 内建NAND Flash 8M + 128M

• 模组可选15A 2段/ 30A 1段

• 插卡式设计方便维修

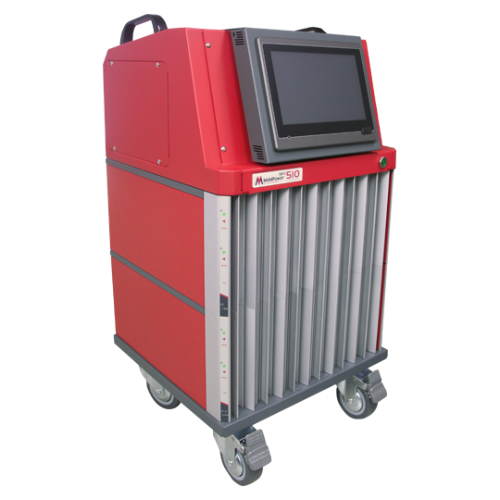

MPC520多模穴热浇道温度控制器，单台温度控制组合可从26点至72点，甚至能多台连结至240点，且模组式的装置设计，使维护工作更加简便，其中由一段控制两点温度的优势，能大幅降低购置的成本。
人机介面采用图像显示并可调整操作视角，可轻易上手完成多点控制，再加上RS485通讯功能，可一次设定多组控制进而简化操作程序，另附加实用的电流侦测指示功能等，特别适用于汽车业、瓶胚射出、医疗耗材等方面实现未来一站式控制，将为业界带来更多的利益。

外观说明图

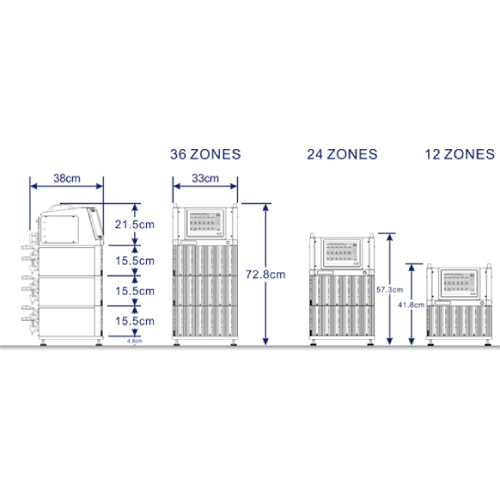

总高H = 41.7+ 15.5 × 层数cm

1.模组标示
2.人机
3.电源指示灯
4.温度控制模组
5.可煞式脚轮
6.系统状态灯
7.电源开关/断路器
8.过压电源警示灯(OVS)
9.电源缆线
10.通讯埠
11.多极连接器1
12.机型铭板
13.多极连接器

Product Features

• Adjustable user perspective: 110°～145°

• Rack type cabinet design

• USB port

• 10.4” TFT SVGA LCD

• NAND Flash 8M +128M

• Module section 15A 2 zone / 30A 1 zone

• The module plug-in designed for maintains easily

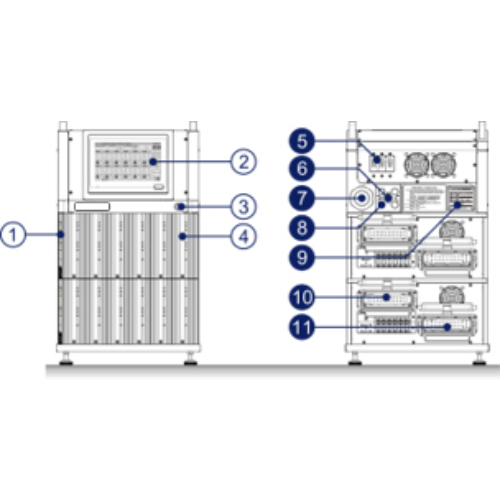

External Diagram

1. Zone marking
2. HMI
3. Power indicator
4. Temperature control module
5. Main power switch / NFB
6. Over-voltage/phase-lose source indicator (OVS)
7. Power cable
8. Communications port
9. Machine name plate
10. Multi-pole connector 1
11. Multi-pole connector 2

Function
