主机 SANDAL II
規格表 主机 SANDAL II
|
外形尺寸/H*W*D(mm) |
410*170*58.6 |
PB（IO点输入） |
48+2 |
|
PC（IO点输出） |
48+2（特殊功能点） |
Relay（继电器输出） |
无，需外接 |
|
TEMP温度输入 |
标配外接12段,可扩展 |
AD模拟量输入（Analog Input） |
12ch+4ch |
|
DA模拟量输出 |
12（V）+4（ V ） |
IO扩展（Input + Output) |
可接IO88（8 PB+8 PC） |
|
通讯接口 |
NET*3 |
电源器（Switch Power Supply） |
DC24V |
面板Q12A
規格表 面板Q12A
| 主要参数 | |||
| 外形尺寸/H*W*D(mm) | 410*170*58.6 | PB（IO点输入） | 48+2 |
| PC（IO点输出） | 48+2（特殊功能点） | Relay（继电器输出） | 无，需外接 |
| TEMP温度输入（Analog Input） | 标配外接12段,可扩展 | AD模拟量输入（Analog Input） | 12ch+4ch |
| DA模拟量输出（Analog Output） | 12（V）+4（ V ） | IO扩展（Input + Output) | 可接IO88（8 PB+8 PC） |
| 通讯接口（Communication） |
NET*3
CAN*2
|
电源器（Switch Power Supply） | DC24V |
主机 SMCH
|
主要参数 |
|||
|
外形尺寸/H*W*D(mm) |
424*180*46.5 |
PB（IO点输入） |
16 |
|
PC（IO点输出） |
48 |
TEMP温度输入（Analog Input） |
24 |
|
AD模拟量输入（Analog Input） |
7 |
DA模拟量输出（Analog Output） |
4（V） |
|
编码器输入（ENCODER） |
Optional*2 |
通讯接口（Communication） |
NET*1，ETHERCAT*2，CAN*2 |
|
电源器（Switch Power Supply） |
DC24V |
|
|
面板 Q12A
|
主要参数 |
|||
|
外形尺寸/H*D(mm) |
339*600 |
中央处理器（Central Processor） |
AM3354 32bit@800MHZ |
|
液晶显示种类（LCD Type） |
12.1”LED |
液晶分辨率（LCD Resolution） |
800*600 |
|
主机传输速率（Baud Rate） |
10/100Mbps |
操作温度（Operation Temperature） |
-10℃~50℃ |
|
储存环境温度（Storage Temperature/RH ） |
-20℃~85℃/85%RH |
通讯接口（Communication） |
NET*2、CAN*1、RS232*1 |
|
记忆卡（Memory Card） |
USB*1 |
|
|
面板 Q8A
|
主要参数 |
|||
|
外形尺寸/H*D(mm) |
260*470 |
中央处理器（Central Processor） |
AM3354 32bit@800MHZ |
|
液晶显示种类（LCD Type） |
8.0”LED |
液晶分辨率（LCD Resolution） |
800*600 |
|
主机传输速率（Baud Rate） |
10/100Mbps |
操作温度（Operation Temperature） |
-10℃~50℃ |
|
储存环境温度（Storage Temperature/RH ） |
-20℃~85℃/85%RH |
通讯接口（Communication） |
NET*1、CAN*1、RS232*1 |
|
记忆卡（Memory Card） |
USB*1 |
|
|

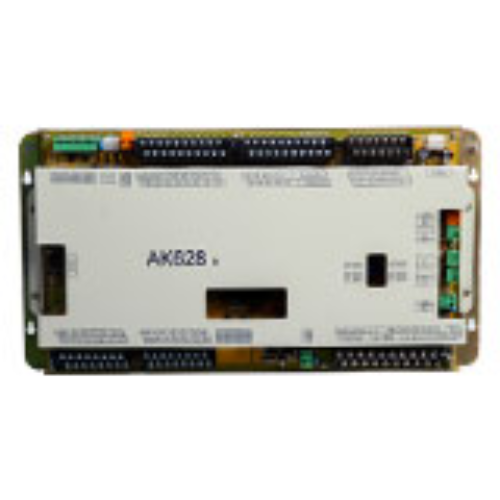

主机 AK628
|
主要参数 |
|||
|
外形尺寸/H*W*D(mm) |
227*424*56.5 |
PB（IO点输入） |
24 |
|
PC（IO点输出） |
24 |
Relay（继电器输出） |
11（5加热+3马达+3其他） |
|
TEMP温度输入（Analog Input） |
6（5料温+1油温） |
AD模拟量输入（Analog Input） |
4ch |
|
DA模拟量输出（Analog Output） |
2（A）//2（V）+1（A） |
IO扩展（Input + Output) |
可接IO88（8 PB+8 PC） |
|
通讯接口（Communication） |
RS232*1 |
电源器（Switch Power Supply） |
DC24V |
Q8M
| 主要参数 | |||
| 外形尺寸/H*W*D(mm) | 227*424*56.5 | PB（IO点输入） | 24 |
| PC（IO点输出） | 24 | Relay（继电器输出） | 11（5加热+3马达+3其他） |
| TEMP温度输入（Analog Input） | 6（5料温+1油温） | AD模拟量输入（Analog Input） | 4ch |
| DA模拟量输出（Analog Output） | 2（A）//2（V）+1（A） | IO扩展（Input + Output) | 可接IO88（8 PB+8 PC） |
| 通讯接口（Communication） | RS232*1 | 电源器（Switch Power Supply） | DC24V |
主机 TECH580
|
主要参数 |
||||
|
外形尺寸/H*W*D(mm) |
410*170*58.6 |
PB（IO点输入） |
48+2 |
|
|
PC（IO点输出） |
48+2（特殊功能点） |
Relay（继电器输出） |
无，需外接 |
|
|
TEMP温度输入（Analog Input） |
标配外接12段,可扩展 |
AD模拟量输入（Analog Input） |
12ch+4ch |
|
|
DA模拟量输出（Analog Output） |
12（V）+4（ V ） |
IO扩展（Input + Output) |
可接IO88（8 PB+8 PC） |
|
|
通讯接口（Communication） |
NET*3
CAN*2
|
电源器（Switch Power Supply） |
DC 24V |
|
面板 Q12A
|
主要参数 |
|||
|
外形尺寸/H*D(mm) |
335*600 |
中央处理器（Central Processor） |
AM3354 32bit@800MHZ |
|
液晶显示种类（LCD Type） |
12.1”LED |
液晶分辨率（LCD Resolution） |
800*600 |
|
主机传输速率（Baud Rate） |
38400bps |
操作温度（Operation Temperature） |
-10℃~50℃ |
|
储存环境温度（Storage Temperature/RH ） |
-20℃~85℃/85%RH |
通讯接口（Communication） |
NET*2，RS232*2，RS232*2（使用2个时需要增加一分二转接线） |
|
记忆卡（Memory Card） |
USB*2 |
|
|
面板 Q8A
|
主要参数 |
|||
|
外形尺寸/H*D(mm) |
260*470 |
中央处理器（Central Processor） |
AM3354 32bit@800MHZ |
|
液晶显示种类（LCD Type） |
8.0”LED |
液晶分辨率（LCD Resolution） |
800*600 |
|
主机传输速率（Baud Rate） |
38400bps |
操作温度（Operation Temperature） |
-10℃~50℃ |
|
储存环境温度（Storage Temperature/RH ） |
-20℃~85℃/85%RH |
通讯接口（Communication） |
NET*1、CAN*1、RS232*1 |
|
记忆卡（Memory Card） |
USB*1 |
|
|
主机 TECH530
|
主要参数 |
||||
|
外形尺寸/H*W*D(mm) |
415*170*58.6 |
PB（IO点输入） |
32+2（特殊功能点） |
|
|
PC（IO点输出） |
32+2（特殊功能点） |
Relay（继电器输出） |
15（9加热+2马达+4其他） |
|
|
TEMP温度输入（Analog Input） |
10（9料温+1油温） |
AD模拟量输入（Analog Input） |
6ch+4ch |
|
|
DA模拟量输出（Analog Output） |
8（V）+4（ V ） |
IO扩展（Input + Output) |
可接IO88（8 PB+8 PC） |
|
|
通讯接口（Communication） |
NET*3
CAN*2
|
电源器（Switch Power Supply） |
DC 24V |
|
Q12A
|
主要参数 |
|||
|
外形尺寸/H*D(mm) |
260*480 |
中央处理器（Central Processor） |
AM3354 32bit@800MHZ |
|
液晶显示种类（LCD Type） |
12.1”LED |
液晶分辨率（LCD Resolution） |
800*600 |
|
主机传输速率（Baud Rate） |
38400bps |
操作温度（Operation Temperature） |
-10℃~50℃ |
|
储存环境温度（Storage Temperature/RH ） |
-20℃~85℃/85%RH |
通讯接口（Communication） |
NET*1、CAN*1、RS232*1 |
|
记忆卡（Memory Card） |
USB*1 |
|
|
Q8A
|
主要参数 |
|||
|
外形尺寸/H*D(mm) |
260*480 |
中央处理器（Central Processor） |
AM3354 32bit@800MHZ |
|
液晶显示种类（LCD Type） |
8.0”LED |
液晶分辨率（LCD Resolution） |
800*600 |
|
主机传输速率（Baud Rate） |
38400bps |
操作温度（Operation Temperature） |
-10℃~50℃ |
|
储存环境温度（Storage Temperature/RH ） |
-20℃~85℃/85%RH |
通讯接口（Communication） |
NET*1、CAN*1、RS232*1 |
|
记忆卡（Memory Card） |
USB*1 |
|
|
主机 TECHHYBS
|
主要参数 |
||||
|
外形尺寸/H*W*D(mm) |
227*424*47 |
PB（IO点输入） |
24 |
|
|
PC（IO点输出） |
28 |
Relay（继电器输出） |
12（6加热+3马达+3其他） |
|
|
TEMP温度输入（Analog Input） |
7（6料温+1油温） |
AD模拟量输入（Analog Input） |
4ch |
|
|
DA模拟量输出（Analog Output） |
2（V）+1（A） |
IO扩展（Input + Output) |
可接IO88（8 PB+8 PC） |
|
|
通讯接口（Communication） |
RS232*1
NET*1
|
电源器（Switch Power Supply） |
DC24V |
|
Q8A
|
主要参数 |
|||
|
外形尺寸/H*D(mm) |
260*470 |
中央处理器（Central Processor） |
AM3354 32bit@800MHZ |
|
液晶显示种类（LCD Type） |
8.0”LED |
液晶分辨率（LCD Resolution） |
800*600 |
|
主机传输速率（Baud Rate） |
38400bps |
操作温度（Operation Temperature） |
-10℃~50℃ |
|
储存环境温度（Storage Temperature/RH ） |
-20℃~85℃/85%RH |
通讯接口（Communication） |
NET*1、CAN*1、RS232*1 |
|
记忆卡（Memory Card） |
USB*1 |
|
|
主机 TECH2S
|
主要参数 |
||||
|
外形尺寸/H*W*D(mm) |
255*424*47 |
PB（IO点输入） |
32 |
|
|
PC（IO点输出） |
32 |
Relay（继电器输出） |
16（9加热+3马达+4其他） |
|
|
TEMP温度输入（Analog Input） |
10（9料温+1油温） |
AD模拟量输入（Analog Input） |
8ch |
|
|
DA模拟量输出（Analog Output） |
4（A）//4（V） |
IO扩展（Input + Output) |
可接IO88（8 PB+8 PC） |
|
|
通讯接口（Communication） |
RS232*1
NET*1
|
电源器（Switch Power Supply） |
DC24V |
|
Q12A
|
主要参数 |
|||
|
外形尺寸/H*D(mm) |
339*600 |
中央处理器（Central Processor） |
AM3354 32bit@800MHZ |
|
液晶显示种类（LCD Type） |
8.0”LED |
液晶分辨率（LCD Resolution） |
800*600 |
|
主机传输速率（Baud Rate） |
38400bps |
操作温度（Operation Temperature） |
-10℃~50℃ |
|
储存环境温度（Storage Temperature/RH ） |
-20℃~85℃/85%RH |
通讯接口（Communication） |
NET*2、CAN*1、RS232*1 |
|
记忆卡（Memory Card） |
USB*1 |
|
|
Q8A
|
主要参数 |
|||
|
外形尺寸/H*D(mm) |
260*470 |
中央处理器（Central Processor） |
AM3354 32bit@800MHZ |
|
液晶显示种类（LCD Type） |
8.0”LED |
液晶分辨率（LCD Resolution） |
800*600 |
|
主机传输速率（Baud Rate） |
38400bps |
操作温度（Operation Temperature） |
-10℃~50℃ |
|
储存环境温度（Storage Temperature/RH ） |
-20℃~85℃/85%RH |
通讯接口（Communication） |
NET*1、CAN*1、RS232*1 |
|
记忆卡（Memory Card） |
USB*1 |
|
|

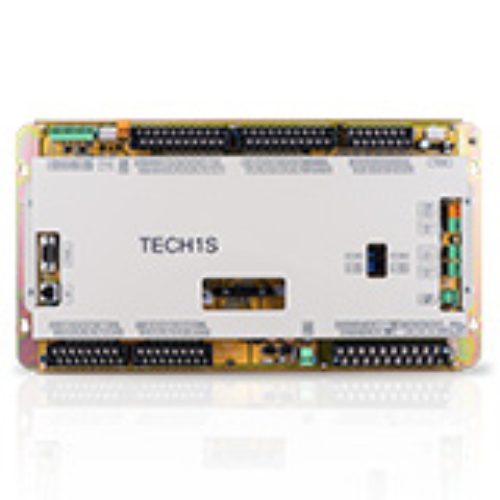

主机 TECH1S
|
主要参数 |
||||
|
外形尺寸/H*W*D(mm) |
227*424*47 |
PB（IO点输入） |
24 |
|
|
PC（IO点输出） |
28 |
Relay（继电器输出） |
12（6加热+3马达+3其他） |
|
|
TEMP温度输入（Analog Input） |
7（6料温+1油温） |
AD模拟量输入（Analog Input） |
4ch |
|
|
DA模拟量输出（Analog Output） |
2（A）//2（V）+1（A） |
IO扩展（Input + Output) |
可接IO88（8 PB+8 PC） |
|
|
通讯接口（Communication） |
RS232*1
NET*1
|
电源器（Switch Power Supply） |
DC24V |
|
|
特色介绍 |
采用DSP54系列高速信号处理器。系统稳定性好，故障率低，适应各种工业环境。全闭环油电复合式伺服控制，各动作用独立PID控制，精确 度高。输入/输出规格灵活，可扩展性好，性价比高。全数位控制，信息化、智能化程度高 |
|||
Q12A
|
主要参数 |
|||
|
外形尺寸/H*D(mm) |
339*600 |
中央处理器（Central Processor） |
AM3354 32bit@800MHZ |
|
液晶显示种类（LCD Type） |
12.1”LED |
液晶分辨率（LCD Resolution） |
800*600 |
|
主机传输速率（Baud Rate） |
38400bps |
操作温度（Operation Temperature） |
-10℃~50℃ |
|
储存环境温度（Storage Temperature/RH ） |
-20℃~85℃/85%RH |
通讯接口（Communication） |
NET*2、CAN*1、RS232*1 |
|
记忆卡（Memory Card） |
USB*1 |
|
|
Q8A
|
主要参数 |
|||
|
外形尺寸/H*D(mm) |
260*470 |
中央处理器（Central Processor） |
AM3354 32bit@800MHZ |
|
液晶显示种类（LCD Type） |
8.0”LED |
液晶分辨率（LCD Resolution） |
800*600 |
|
主机传输速率（Baud Rate） |
38400bps |
操作温度（Operation Temperature） |
-10℃~50℃ |
|
储存环境温度（Storage Temperature/RH ） |
-20℃~85℃/85%RH |
通讯接口（Communication） |
NET*1、CAN*1、RS232*1 |
|
记忆卡（Memory Card） |
USB*1 |
|
|
