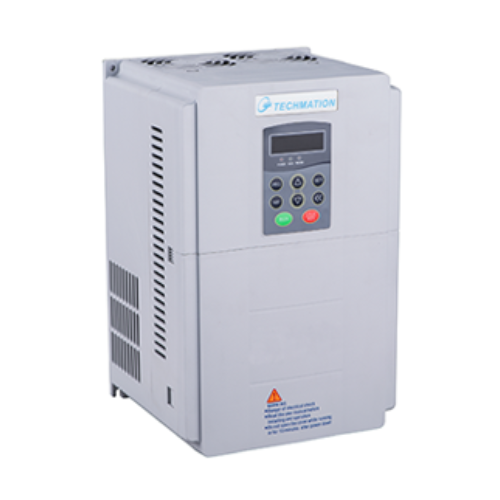

ID680系列驱动器
产品特点:
1、 搭配LED操作面板使调试维护更加方便快捷;
2、 I/O逻辑高低电平搭配更加便捷;
3、 37KW以上规格内置直流电抗,降低因电网畸变导致驱动故障率
规格参数
产品规格 | |||
产品型号 | 输入电压/V | 输出功率/kw | 额定电流/A |
1BX_ID680K1F3 | 三相 | 11 | 25 |
1BX_ID680K5F3 | 390~480 | 15 | 32 |
1BX_ID680K8F3 | (±10%) | 18.5 | 37 |
1BX_ID680J2F3 | 22 | 45 | |
1BX_ID680I0F3 | 30 | 60 | |
1BX_ID680I7F3 | 37 | 75 | |
1BX_ID680H5F3 | 45 | 91 | |
1BX_ID680G5F3 | 55 | 112 | |
1BX_ID680E5F3 | 75 | 150 | |
1BX_ID680C0F3 | 93 | 176 |
产品技术参数 | |||
功能描述 | 规格指标 | ||
功率输入 | 输入电压(V) | AC 3PH 220V~480V(-15%~+20%,380V驱动器) | |
AC 3PH 220V(-10%~+20%,220V驱动器) | |||
输入频率(Hz) | 50Hz或60Hz,允许范围47~63Hz | ||
功率输出 | 输出电压(V) | 0~480V | |
输出电流(A) | 请参考“额定值” | ||
输出功率(KW) | 请参考“额定值” | ||
控制性能 | 最大输出频率 | 300Hz | |
控制方式 | 闭环矢量控制 | ||
电机类型 | 交流永磁同步电机 | ||
控制模式 | 压力闭环模式、速度模式 | ||
压力指令类型 | 模拟量指令(DC0~10V) | ||
流量指令类型 | 模拟量指令(DC0~10V),CAN通讯指令(合流模式下) | ||
压力控制精度 | ±1 Bar | ||
压力控制阶跃响应时间 | ≤100ms | ||
流量控制时速响应时间 | ≤50ms | ||
速度控制精度 | ±0.1% | ||
转矩响应 | ≤2ms | ||
转矩控制精度 | ±5% | ||
过流能力 | 最大2.0倍 | ||
过载能力 | 在4KHZ载波下:120%额定电流30分钟,150%额定电流90秒,180%额定电流8秒,200%额定电流1秒 | ||
外围接口 | 模拟量输入 | 3路,DC0~10V | |
模拟输出 | 2路,DC0~10V | ||
数字开关量输入 | 5路,最大频率1kHz,内部阻抗:3.3kΩ; | ||
继电器输出 | 3路(1路常开/常闭,2路常开) | ||
触点容量:3A/AC250V,1A/DC30V | |||
端子模拟量输入分辨率 | 不大于20mV | ||
端子开关量输入分辨率 | 不大于2ms | ||
保护功能 | 19种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能 | ||
通讯功能 | RS485,最大32节点;CAN通讯,最大255节点 | ||
其它 | 安装方式 | 支持壁挂式和法兰安装两种方式 | |
运行环境温度 | -10~50℃,40℃以上降额使用 | ||
防护等级 | IP20 | ||
冷却方式 | 强制风冷 | ||
储存温度 | -20~60℃ | ||
制动单位 | 内置,其它选配外置 | ||
制动电阻 | 选配外置 | ||
EMC滤波器 | 外置滤波器 | ||
|
|

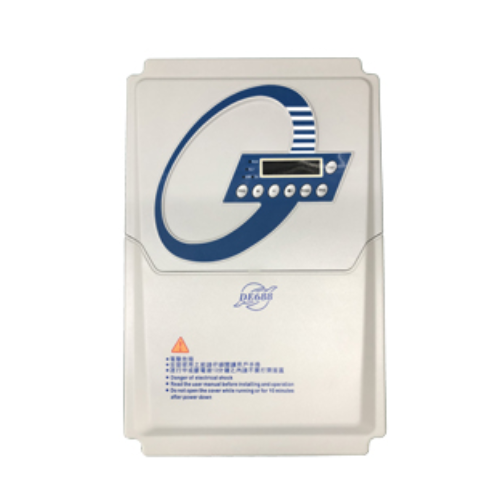

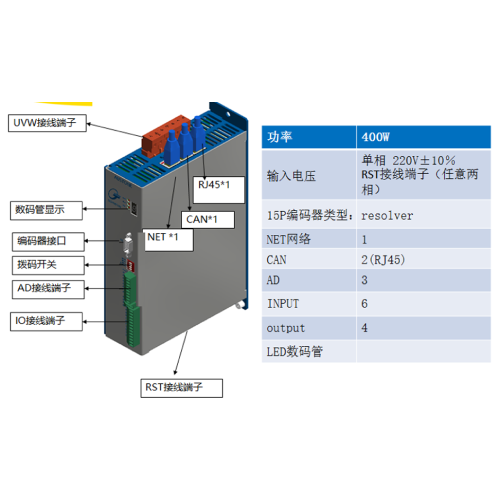

DE688系列驱动器
产品特点:
1、实现联动、随动快捷切换,多种控制模式并存;
2、采用NET/CAN等通讯方式同上位机建立数位通讯,控制更加精确,操作更简便。
3、具有短路、过流、过压、欠压等一些列保护功能。
4、通过NET与伺服通讯,通过HMI人机界面更改驱动器参数,也可通过手机APP软件进行调试或维修。
规格参数
产品规格 | |||
产品型号 | 输入电压/V | 输出功率/kw | 额定电流/A |
1BX_DE688K1F3 | 三相 | 11 | 25 |
1BX_DE688K5F3 | 390~480 | 15 | 32 |
1BX_DE688K8F3 | (±10%) | 18.5 | 37 |
1BX_DE688J2F3 | 22 | 45 | |
1BX_DE688I0F3 | 30 | 60 | |
1BX_DE688I7F3 | 37 | 75 | |
1BX_DE688H5F3 | 45 | 91 | |
1BX_DE688G5F3 | 55 | 112 | |
1BX_DE688E5F3 | 75 | 150 | |
1BX_DE688C0F3 | 93 | 176 |
产品技术参数 | |||
功能描述 | 规格指标 | ||
功率输入 | 输入电压(V) | AC 3PH 220V~480V(-15%~+20%,380V驱动器) | |
AC 3PH 220V(-10%~+20%,220V驱动器) | |||
输入频率(Hz) | 50Hz或60Hz,允许范围47~63Hz | ||
功率输出 | 输出电压(V) | 0~480V | |
输出电流(A) | 请参考“额定值” | ||
输出功率(KW) | 请参考“额定值” | ||
控制性能 | 最大输出频率 | 300Hz | |
控制方式 | 闭环矢量控制,V/F控制 | ||
电机类型 | 交流永磁同步电机 | ||
控制模式 | 压力闭环模式、速度模式 | ||
指令设定方式 | 模拟量设定;E_NET;CAN;TBUS IN;上位机通讯设定 | ||
压力控制精度 | ±1 Bar | ||
压力控制阶跃响应时间 | ≤100ms | ||
流量控制时速响应时间 | ≤50ms | ||
速度控制精度 | ±0.1% | ||
转矩响应 | ≤2ms | ||
转矩控制精度 | ±5% | ||
过流能力 | 最大2.0倍 | ||
过载能力 | 在4KHZ载波下:120%额定电流30分钟,150%额定电流90秒,180%额定电流8秒,200%额定电流1秒 | ||
外围接口 | 模拟量输入 | 3路,DC0~10V | |
模拟输出 | 2路,DC0~10V | ||
数字开关量输入 | 5路,最大频率1kHz,内部阻抗:3.3kΩ; | ||
继电器输出 | 3路(1路常开/常闭,2路常开) | ||
触点容量:3A/AC250V,1A/DC30V | |||
端子模拟量输入分辨率 | 不大于10mV | ||
端子开关量输入 | 不大于1ms | ||
保护功能 | 19种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能 | ||
通讯功能 | RS485,最大32节点;CAN通讯,最大255节点 | ||
其它 | 安装方式 | 支持壁挂式和法兰安装两种方式 | |
运行环境温度 | -10~50℃,40℃以上降额使用 | ||
防护等级 | IP20 | ||
冷却方式 | 风冷规格:风冷;液冷规格:油冷或者水冷 | ||
储存温度 | -20~70℃ | ||
制动单位 | 内置,其它选配外置 | ||
制动电阻 | 选配外置 | ||
电抗器 | 30~50Kw内置直流电抗器 | ||
共母线驱动器
产品特点:
1、支持EtherCAT/SA-BUS数位通讯;
2、具Safety torque off 功能;
3、多组模块组合,弹性高。
规格参数
通用整流模组规格如下: | |||||
产品型号 | 输入电压/V | 输出电压/V | 输出功率/KW | 额定电流/A | 最大电流/A |
1DAM1_B337S | 三相AC 380V | DC 380V-750V | 37 | 75 | 150 |
1DAM1_B345S | 45 | 90 | 180 | ||
1DAM1_B375S | 75 | 150 | 300 | ||
1DAM1_B390S | 90 | 180 | 400 | ||
1DAM1_B437S | 三相AC 480V | DC 380V-850V | 37 | 75 | 150 |
1DAM1_B445S | 45 | 90 | 180 | ||
1DAM1_B475S | 75 | 150 | 300 | ||
1DAM1_B490S | 90 | 180 | 400 | ||
1.8倍过载标准电压输入型逆变模组规格如下: | |||||
产品型号 | 输入电压/V | 输出功率/KW | 额定电流/A | 最大电流/A | |
1DAM1_V507M | DC 380V-750V | 7.5 | 15 | 28 | |
1DAM1_V511M | 11 | 22 | 40 | ||
1DAM1_V515M | 15 | 30 | 54 | ||
1DAM1_V518M | 18.5 | 37 | 67 | ||
1DAM1_V522M | 22 | 50 | 90 | ||
1DAM1_V530M | 30 | 60 | 108 | ||
1DAM1_V537M | 37 | 75 | 135 | ||
1DAM1_V545M | 45 | 90 | 162 | ||
1DAM1_V555M | 55 | 110 | 198 | ||
1DAM1_V575M | 75 | 150 | 270 | ||
2.5倍过载标准电压输入型逆变模组规格如下: | |||||
产品型号 | 输入电压/V | 输出功率/KW | 额定电流/A | 最大电流/A | |
1DAM1_V560H | DC 380V-750V | 60 | 120 | 300 | |
1DAM1_V575H | 75 | 150 | 380 |

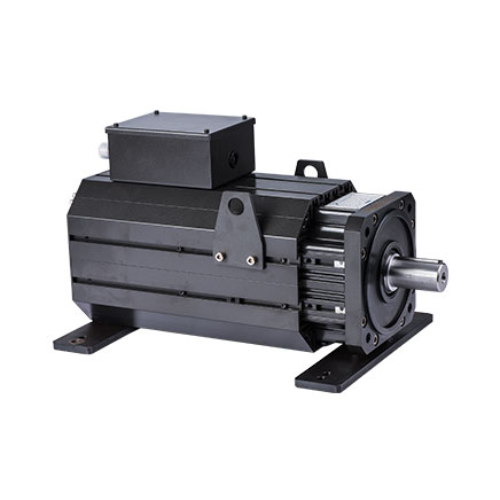

KM系列电机
产品特点:
KM系列交流永磁同步伺服电机是最新研发的新一代高响应伺服电机,该系列电机采用新的磁路设计,拥有更高的功率密度,更好的伺服响应速度和过载输出特性。
产品特点:
1、性能较传统液压伺服电机提升20%以上
2、扩速能力更强,最高转速可达额定转速的1.5倍以上
3、低噪音设计,配合专用驱动器控制效果更佳
4、低惯性设计,动态响应提升30%
5、高过载能力,S6过载运行时间提升30%以上
6、嵌入式磁路设计,永磁体抗退磁能力更强
额定功率范围:10kW~75kW
适配主流油泵:16cc~160cc
规格参数
电机型号 | 额定转速 | 额定扭矩 | 额定电流 | 额定功率 | 扭矩常数 | 转动惯量 |
单位 | nN (rpm) | TN (Nm) | IN (A) | PN(kW) | KT (Nm/A) | J (10-4kgm2) |
Unit | ||||||
KM18F05 | 2000 | 51 | 18 | 11 | 2.86 | 60 |
KM18F08 | 2000 | 75 | 27 | 16 | 2.94 | 83 |
KM18F10 | 2000 | 98 | 36 | 21 | 2.85 | 107 |
KM18F13 | 2000 | 119 | 42 | 25 | 2.9 | 130 |
KM18F16 | 2000 | 145 | 52 | 30 | 2.94 | 154 |
KM18F20 | 2000 | 190 | 69 | 40 | 2.86 | 202 |
KM21F23 | 1800 | 203 | 70 | 38.3 | 3.04 | 250 |
KM21F28 | 1800 | 251 | 87 | 47.3 | 3.04 | 306 |
KM21F33 | 1800 | 296 | 98 | 55.8 | 3.19 | 363 |
KM21F38 | 1800 | 343 | 113 | 64.6 | 3.18 | 420 |
KM21F43 | 1800 | 391 | 135 | 73.7 | 3.04 | 476 |
KC系列电机
产品特点:
转动惯量小、响应速度快、结构紧凑、高耐温永磁材料,抗去磁能力强
低噪音、振动小、扭矩波动小,运行平稳、精度高。电机转子采用特殊结构和工艺,保证电机高速运转的可靠性
电机线圈采用真空漆处理,大大提高了电机的耐潮性能
编码器有旋转变压器型及绝对值类型可选
能适应高温、震动、粉尘、油污等各种恶劣环境
规格参数
KC马达型号 |
额定力矩/Nm |
额定速度/Rpm |
额定电流/A |
额定功率/
Kw
|
力矩常数
Nm/A
|
惯量(Kgm2) | 极对数 |
665KC1AB |
7.2 | 2000 | 3.5 | 1.5 | 2.2 | 0.001 | 5 |
665KC1AB | 11 | 2000 | 5 | 2.3 | 2.3 | 0.001 | 5 |
665KK1BB |
42 | 2000 | 18 | 8.8 | 2.5 | 0.008 | 4 |
665KK3BA |
66 | 1800 | 22.5 | 12.4 | 3.0 | 0.012 | 4 |
665KK5BA |
89 | 1800 | 30 |
16.8 |
3.0 | 0.015 | 4 |
665KK7BA |
131 | 1800 | 45 | 24.7 | 3 | 0.0210 | 4 |
665KK9BB |
170 | 2000 | 65 | 35.6 | 2.8 | 0.027 | 4 |
665KL2BB |
162.5 | 2000 | 65 | 34 | 2.8 | 0.035 | 4 |
665KL4BB |
250 | 2000 | 100 | 52.4 | 2.8 | 0.052 | 4 |
665KL6BB |
300 | 2000 | 120 | 62.8 | 2.8 | 0.069 | 4 |
上表数据仅供参考,以实际出货产品为准

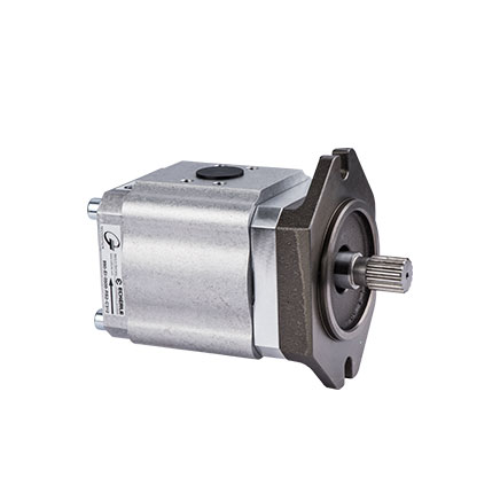

Eckerle系列
产品特点:
1) EIPC新系列新技术
2) 最高工作压力320BAR
3) 铝合金本体
4) 可多联式连结
5) 具有径向及轴向压力补偿设计
6) 低脉冲、压力稳定,确保机械运转稳定、使用寿命长。
主要参数 | |||||
EIPC3系列 | |||||
型号 | 25 | 32 | 40 | 50 | 63 |
连续工作压力Bar | 250 | ||||
最高压力Bar | 320 | 320 | 300 | 280 | 210 |
瞬间压力Bar | 350 | 350 | 325 | 300 | 210 |
最高转数min-1 | 3800 | 3700 | 3600 | 3600 | 2400 |
正常转数min-1 | 200-3200 | 200-3000 | 100-3200 | 100-3000 | 200-2200 |
EIPC5系列 | |||||
型号 | 64 | 80 | 100 | ||
连续工作压力Bar | 250 | ||||
最高压力Bar | 270 | ||||
瞬间压力Bar | 280 | ||||
最高转数min-1 | 3000 | 300 | 300 | ||
正常转数min-1 | 100-2800 | 100-2800 | 100-2500 | ||
EIPC6系列 | |||||
型号 | 125 | 160 | 200 | ||
连续工作压力Bar | 250 | 250 | 160 | ||
最高压力Bar | 280 | 280 | 170 | ||
瞬间压力Bar | 300 | 300 | 180 | ||
最高转数min-1 | 2800 | 2800 | 2200 | ||
正常转数min-1 | 400-2500 | 400-2500 | 400-2000 |
产品规格 | ||
Eckerle油泵花键型号 | Eckerle油泵平键型号 | 规格 |
890_EI_0320_RS2_C313 | 890_EI_0320_RK2_C313 | EIPC3-32 |
890_EI_0400_RS2_C313 | 890_EI_0400_RK2_C313 | EIPC3-40 |
890_EI_0500_RS2_C313 | 890_EI_0500_RK2_C313 | EIPC3-50 |
890_EI_0630_RS2_C313 | 890_EI_0630_RK2_C313 | EIPC3-63 |
890_EI_0640_RS2_C501 | / | EIPC5-64 |
890_EI_0800_RS2_C503 | 890_EI_0800_RK2_C502 | EIPC5-80 |
890_EI_1000_RS2_C503 | 890_EI_1000_RK2_C502 | EIPC5-100 |
890_EI_1250_RS2_C621 | 890_EI_1250_RK2_C601 | EIPC6-125 |
890_EI_1600_RS2_C621 | 890_EI_1600_RK2_C601 | EIPC5-160 |

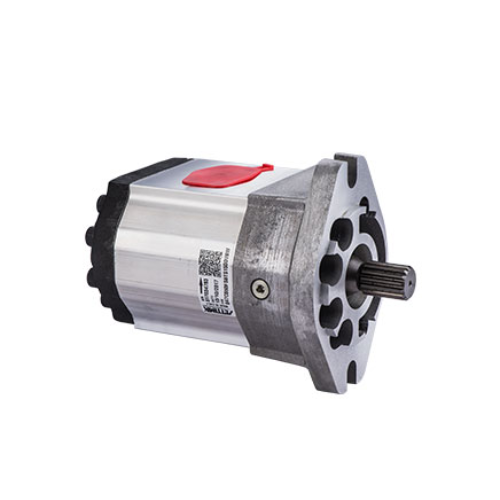

SETTIMA系列
产品特点:
(1)低噪音低脉动
(2)机械惯量小
(3)高容积效率
(4)高压低速间隙式操作
(5)与所有外啮合齿轮泵兼容,可轻松替换
主要参数 | |||
型号 | 连续压力Bar | 间隙压力Bar | 峰值压力Bar |
28 | 270 | 280 | 300 |
32 | 250 | 270 | 280 |
40 | 225 | 250 | 270 |
50 | 200 | 250 | 270 |
63 | 250 | 260 | 280 |
75 | 230 | 250 | 270 |
90 | 180 | 240 | 260 |
101 | 230 | 240 | 250 |
主要规格 | |||
Settima油泵型号 | 规格 | ||
890_SFM_028_FS2_4701 | GR47_T11_28CC | ||
890_SFM_032_FS2_4702 | GR47_T15_32CC | ||
890_SFM_040_FS2_4702 | GR47_T15_40CC | ||
890_SFM_050_FS2_4702 | GR47_T15_50CC | ||
890_SFM_063_FS2_5502 | GR55_T14_63CC | ||
890_SFM_075_FS2_5502 | GR55_T14_75CC | ||
890_SFM_090_FS2_5502 | GR55_T14_90CC | ||
890_SFM_101_FS2_7201 | GR72_T17_101CC |
