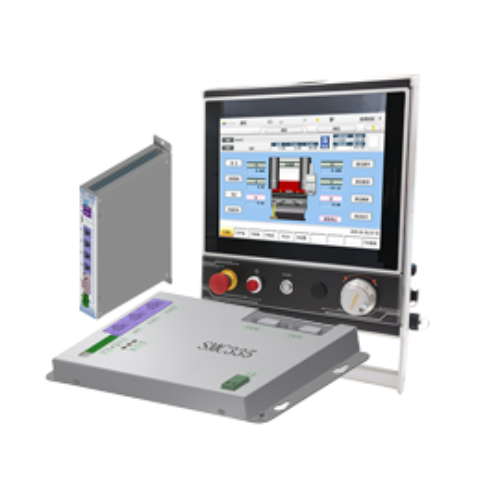

采用Linux实时操作系统,安全高效稳定。
采用标准IEC61131-3 PLC程序,可自由扩展外部IO、AD、DA设备及应用逻辑。
采用高速EtherCAT通讯和CAN通讯总线,保证控制精准度。
Y轴单独的运动控制卡,两轴同步控制,保证丝杆寿命,快速稳定 ,定位和重复精度达0.001mm。
标准支持6轴(Y1,Y2,X1,R1,Z1,Z2), 后档料可自由扩展4-8轴。
采用智能角度算法,根据材料和模具自动计算Y轴下深位置。
工步支持100步,圆弧为单独工步,每个工步支持不同模具和Z轴位置修改。
换步可选择延迟或脚踏板信号。
智能调机参数,快速准确调试机器出厂。
电脑采用12寸电容屏,触摸更友好和灵敏。
可以与电力计数位通讯,实时统计用电量。
主要参数 | |
---|---|
CPU | AM4378 |
显示器 | 12''电容触摸屏,分辨率800*600 |
内存 | 1GB |
外设接口 | USB2.0*2 |
操作系统 | Linux OS |
IO配置 | EtherCAT IO 16Input+16Output |
控制轴数 | 6-10轴 |
Y轴定位精度 | 0.001mm |
X R轴定位精度 | 0.01mm |
运动控制 | DSP芯片1ms控制周期 |
伺服驱动 | EtherCAT + CAN总线通讯 |
采用Linux实时操作系统,安全高效稳定。
采用标准IEC61131-3 PLC程序,可自由扩展外部IO、AD、DA设备及应用逻辑。
采用高速EtherCAT通讯和CAN通讯总线,保证控制精准度。
Y轴单独的运动控制卡,两轴同步控制,保证丝杆寿命,快速稳定 ,定位和重复精度达0.001mm。
标准支持6轴(Y1,Y2,X1,R1,Z1,Z2), 后档料可自由扩展4-8轴。
采用智能角度算法,根据材料和模具自动计算Y轴下深位置。
工步支持100步,圆弧为单独工步,每个工步支持不同模具和Z轴位置修改。
换步可选择延迟或脚踏板信号。
智能调机参数,快速准确调试机器出厂。
电脑采用15寸电容屏,触摸更友好和灵敏。
可以与电力计数位通讯,实时统计用电量。
主要参数 | |
---|---|
CPU | AM4378 |
显示器 | 15''电容触摸屏,分辨率1024*768 |
内存 | 1GB |
外设接口 | USB2.0*2 |
操作系统 | Linux OS |
IO配置 | EtherCAT IO 16Input+16Output |
控制轴数 | 6-10轴 |
Y轴定位精度 | 0.001mm |
X R轴定位精度 | 0.01mm |
运动控制 | DSP芯片1ms控制周期 |
伺服驱动 | EtherCAT + CAN总线通讯 |
