卧式注塑机与立式注塑机：哪种夹具方向更适合您的生产线？

注塑机是塑料加工行业中最通用的设备之一,但并非所有注塑机的设计都一样。走进两家不同的工厂,你可能会看到一台像公交车一样长、正在生产汽车保险杠的机台,旁边却摆着一台比文件柜大不了多少的机台,正在生产内置金属端子的连接器。两者都是注塑机,差别就在于一个设计决策:锁模与注射机构的安装方向。

水平还是垂直,这一个选择就决定了机器能生产什么、自动化怎么做,以及要占用多少厂房空间。选错了,厂商就得跟重力、跟成型周期硬碰硬。这篇文章将拆解水平与垂直注塑机的实际差异、各自的优势,以及各细分领域中领先的制造商有哪些。

核心差异:锁模方向与重力

水平注塑机的模具是左右开合、与地面平行,注射机构也沿着同一条水平轴线送料。这是大多数人听到“注塑”时脑海中浮现的画面——业内最通用的主力机型。

垂直注塑机则是把方向反过来。锁模机构上下开合,注射机构通常装在机台顶部,由上往下注料,模具的分型线呈水平。

这个差异听起来像是外观上的不同,其实不然。水平机的动模在注射过程中要对抗重力,这对高吨位、大批量生产来说没问题,但要在注射时固定其他部件——比如金属嵌件——就会比较麻烦。垂直机的下模则是直接朝上,金属端子、电子连接器或预先放置的部件可以平放在型腔里,等上模合下来,重力免费帮你完成了固定的工作。

这就是垂直机在嵌件注塑与包覆成型上占优势、水平机则主导其他所有应用的根本逻辑。只要理解锁模方向以及重力对型腔内部件的影响,规格表上其他的差异——吨位范围、占地面积、自动化方式——都只是这个逻辑延伸出来的结果。

水平机的优势

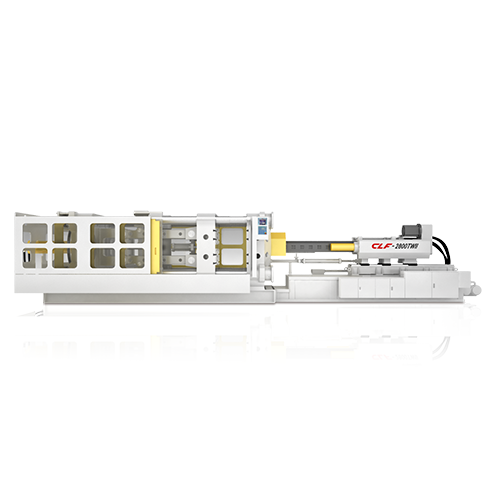

水平注塑机示意图(全立发 - CLF)

水平机之所以成为业内的默认选择是有原因的:部件一脱模,重力就会把它直接往下拉出模具,让取件机械手和传送带能轻松实现全自动化。这也是为什么水平机主导了大批量生产的应用——汽车保险杠与仪表板、家电外壳、包装容器、瓶盖、PET瓶坯,以及任何以高效率大批量出货为优先考量的产品。

水平机的吨位范围也是业内最广的,从小巧的 50 吨机台,一路到 4,000 吨以上的二板式巨兽都有,所以同一套基本架构就能兼顾小型精密部件到汽车保险杠、工业托盘等各种产品。

垂直机的优势

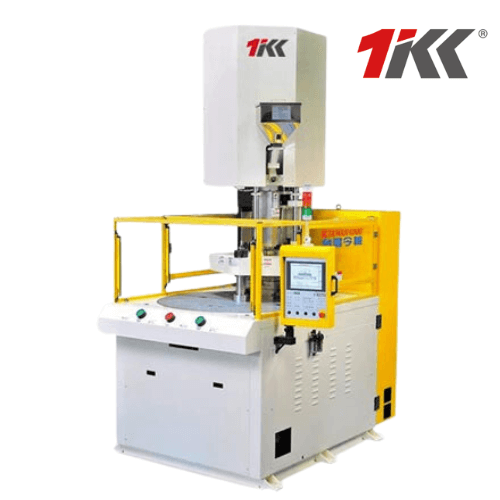

垂直注塑机示意图(台湾今机 - TKC)

垂直机是专才型的设备,它的专长就是嵌件注塑与包覆成型。因为下模是朝上的,操作员或机械手可以把金属端子、电线或预成型部件平放进型腔里,靠重力固定住,再等机台合模。同样的事情放在水平机上,嵌件得靠人工对抗重力垂直固定——不是不行,但远不如垂直机来得干净利落。

这也是为什么只要牵涉到嵌件注塑,现场几乎都能看到垂直机的身影:电子连接器与电线包覆成型、汽车传感器、医疗器械部件,以及利用转盘或穿梭台生产的多材质、多色部件——让操作员可以在一个工位放置嵌件、同时在另一个工位进行注射。垂直机也是液态硅胶(LSR)与固态硅胶制品、电子产品低压封装,以及厂房空间寸土寸金时的标准选择——同吨位下,小型垂直机的成本可能只是同等水平机的一小部分,这也是它在低吨位、专用型生产上如此普及的原因之一。

垂直机的吨位上限通常低于水平机——大多数标准机型落在 15 至 500 吨之间——不过特殊的垂直锁模、水平注射混合机型,可以大幅突破这个范围,以应付更大型的嵌件注塑产品。

如何为产线选对机型

这个决定通常取决于三个问题:

• 部件需要嵌件、包覆成型或多材质注射吗?如果是,先从垂直机考虑起。
• 这是大型、单一材质部件的大批量生产吗?几乎所有情况下,水平机都是更合适的选择。
• 厂房实际能用的空间有多少?就每吨锁模力所需的占地面积而言,垂直机更精简,这在空间有限的厂房或洁净室环境中格外重要。

许多厂商其实两种机型都会用到。举例来说,生产汽车零部件的产线,可能用水平机生产大型的单次注射外壳,再由产线后段的垂直机负责生产内置的连接器与传感器等嵌件产品。

五大水平注塑机制造商

1. ARBURG(亚博格)— 德国

ARBURG 于 1923 年在斯图加特附近创立,至今仍由 Hehl 与 Keinath 两个家族全资拥有。品牌名声建立在 ALLROUNDER 系列上——这是一套模块化的液压、油电混合与全电动机型,吨位涵盖约 14 至 730 美吨,同一台基础机台就能通过模块调整,对应相当广泛的产品类型。生产线集中在德国 Lossburg 的单一厂区,公司视此为质量控制的核心,客户群则以医疗与精密包装注塑应用为主。

2. Fu Chun Shin(富强鑫) — 台湾

富强鑫(FCS)成立于 1974 年,是台湾规模最大的注塑机制造商,也是台湾注塑产业中第一家、目前也是唯一一家上市公司。旗下水平机系列涵盖约 30 至 4,000 吨,从小型精密部件到大型二板式与多组份系统一应俱全,并提供节能液压与全电动两种选择。

3. Husky — 加拿大

Husky 于 1953 年创立于加拿大安大略省 Bolton,是全球饮料包装产业最依赖的水平机品牌:它是全世界最大的 PET瓶坯模具与机台制造商,旗下 HyPET 平台可搭配多达 200 腔的高腔数模具生产瓶坯。除了 PET 之外,Hylectric 与 HyCAP 平台也延伸至薄壁食品容器、瓶盖,以及医疗、制药用途的注塑成型,全都建立在同一套让 Husky 在包装领域打响名号的高速水平机架构上。

4. Chuan Lih Fa(全立发) — 台湾

全立发(CLF)成立于 1966 年,近 60 年来以大吨位与超大吨位水平机闻名业界,机型从 60 吨到 5,000 吨二板式系统都有,主要应用于汽车保险杠、仪表板、托盘与大型容器。旗下肘节式与二板式平台专为市场上最大型的单次注射部件而设计。

5. Haitian International(海天国际)— 中国

海天国际于 1966 年创立于中国宁波,以产量计是全世界最大的注塑机制造商,每年产出约 4 万至 5 万台机台,销往超过 160 个国家。水平机系列从 44 吨起跳,一路到纪录级的规模——该公司于 2023 年为一家法国厂商打造并交付一台 8,800 吨的二板式机台,据信是史上产能最大的注塑机——伺服液压、油电混合与全电动平台涵盖了中间所有吨位区间。

五大垂直注塑机制造商

1. Taiwan Kinki(台湾今机) — 台湾

台湾今机(TKC)拥有近 40 年经验,产品几乎全部聚焦于垂直注塑机,也是台湾第一家导入联合国 ESG 标准的垂直机厂商。旗下 KET 全电动系列、无拉杆式 KC 系列,以及高产能 KR 系列,吨位从 15 吨到定制化的 800 吨都有,产品线涵盖嵌件注塑、转盘与滑台机型,以及橡胶/硅胶专用机。

2. NISSEI(日精)— 日本

日精(NISSEI)由青木固于 1947 年在日本坂城创立,累计已将超过 12.5 万台机台销往 80 多个国家,并持有至今业内仍广泛使用的转柱塞式螺杆注射机构的基础专利。旗下 TNX 系列与油电混合的 TWX-RIII 垂直机系列,专为嵌件注塑自动化而设计,采用低机高的锁模结构,让取件机械手与多轴机械手更容易整合进大批量嵌件生产的产线。

3. ENGEL(恩格尔)— 奥地利

恩格尔(ENGEL)于 1945 年创立于奥地利 Schwertberg,至今仍百分之百由家族持有,是全球产品线最完整的注塑机厂商之一,水平机吨位最高可达 5,500 吨,在汽车、医疗与包装注塑领域根基深厚。旗下垂直机延续同样以自动化为核心的设计思路——恩格尔曾将垂直机供应给大学研究单位,专门用于嵌件注塑与复合材料研发——因此也是许多想要水平、垂直机一次找同一家供应商的厂商常见的选择。

4. Yuh Dak Machinery(煜達机械) — 台湾

煜達机械(Yuh Dak)成立于 1986 年,隶属华嵘集团,专精吨位约 15 至 300 吨的垂直机,采四柱式垂直锁模设计以利嵌件注塑,并提供以 180 度旋转为基础的双色转盘机型,适合多材质产品——常见于汽车密封条与电线插头类部件的生产。

5. King's Solution(鑫野) — 台湾

鑫野(King's Solution)自 1983 年运营至今,产品包含四柱式与二柱式垂直机,以及专为电子封装设计的低压成型(LPM)系统,搭载可变量泵浦的节能液压系统,最高可将耗电量降低一半。旗下转盘与双滑台机型,专门针对嵌件注塑与 LSR 液态硅胶生产而设计。

常见问题

水平机和垂直机,哪一种更好?

没有哪一种绝对更好——两者解决的是不同的问题。水平机在产量、吨位范围与大型单一材质部件上占优;垂直机则在嵌件注塑、包覆成型,以及空间有限的紧凑型产线上更具优势。

垂直注塑主要用在哪些地方?

主要用于嵌件注塑与包覆成型,也就是金属或预成型部件需要在注射前平放进模具的应用。常见用途包括电子连接器、电线包覆成型、医疗器械部件,以及液态硅胶(LSR)制品。

两种机型常见的吨位范围各是多少?

水平机常见吨位约落在 50 至 4,000 吨以上;垂直机常见吨位则约在 15 至 500 吨,不过特殊的垂直锁模、水平注射混合机型,可以做到更高吨位,以应付更大型的嵌件注塑产品。
